220kV电力变压器

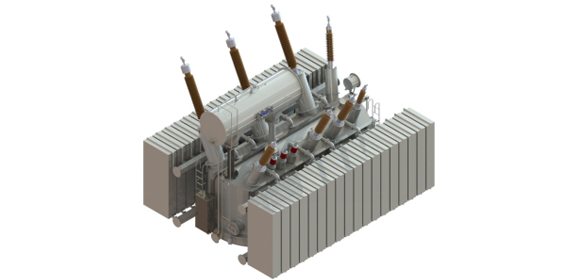

220kV系列油浸式电力变压器

产品简介

我公司生产的220kV级系列油浸式电力变压器产品引进国外先进的技术及其装备,广泛消化吸收国外著名公司的制造经验,并结合本国实际,开发出满足我国城乡电网运行特点的高品位电力变压器产品。


产品特点
  • 变压器机械强度好

    1)通过软件仿真计算,消除结构件强度薄弱点,提高结构件机械强度。 2)采用高强度钢板制作。 3)采用激光切割设备加工,结构件变形小、应力小。

  • 高抗地震能力

    套管设计采用动态设计法,水平加速度取为0.5g,波形取为共振正弦三次谐波,加载部位为套管法兰座下端。变压器本体采用静态设计法,静态水平加速度为0.5g。

  • 低温升

    1)进行油流分布计算,采用合理油流分布结构,降低绕组热点温升和平均温升。 2)大容量变压器绕组设置轴向油道。 3)控制绕组横向涡流损耗。

  • 低噪声

    1)选用优质铁心材料、选择合适的磁通密度与铁心的自振频率。 2)采用高精度的具有步进剪切、自动堆垛功能的乔格线,减小硅钢片毛刺。 3)铁芯叠积采用“阶梯全斜步进搭接接缝技术”,改善接缝处磁通分布。 4)采用PET带对铁芯进行均匀绑扎,减少铁芯振动。 5)铁芯整体与油箱“软连接”,降低器身的噪声向油箱传播。

  • 低局放,提高使用寿命

    1)对电场进行解析计算,改善电场集中的区域。 2)通过使用特殊的粘结剂,在变压器全部组装后抽真空注油的手段,有效地防止在绝缘件及变压器内部形成气泡,从而降低局放。 3)铁芯、线圈绕制、器身装配、总装配、试验等都在全空调、全封闭、无尘净化的车间内进行,有效地控制异物进入器身,同时引线的连接都通过压接方式(与常用的焊接不同)进行,降低局放。

  • 高抗短路能力

    1)采用动态分析方法进行短路机械力解析计算。 2)低压采用自粘性换位导线,有效地增加了抗短路能力。 3)绕组绕制采用带有拉紧装置的立绕机或卧式饶线机,内衬硬纸筒。 4)导线换位采用液压换位工具。 5)器身采用恒压干燥和整体组装,整体组装采用热套装。

  • 低损耗

    1)采用漏磁计算,采取有效措施降低杂散损耗,同时有效地防止局部过热,降低绕组热点温升。 2)合理选用线圈导线,降低绕组涡流损耗,杂散损耗等附加损耗。 3)优化并联导线间换位,使交链磁通均匀,降低漏磁引起的环流损耗。 4)采用新型的磁屏蔽结构,降低结构件杂散损耗,防止局部过热。 5)铁芯小级片上实施开槽加工,降低铁芯结构件损耗,防止局部过热。

应用场景
  • 水力发电

  • 工矿企业

  • 新能源发电

  • 火力发电

  • 电网(国网、南网等)
