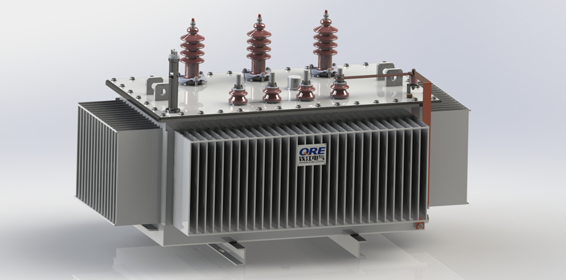

三相油浸式非晶合金变压器

35kV及以下油浸式非晶合金变压器

产品简介

       三相油浸式非晶合金变压器,高压电压等级为35kV及以下,低压电压400V,容量2500kVA及以下,铁心材料为非晶合金卷铁心,具有更低损耗,一般安装于电杆上或配电室中,作为照明或动力电源用,三相供电方式,全密封油箱结构,保证了变压器的安全可靠运行。

产品特点
  • 低噪音

    1)采用优质的非晶合金带材,选择合适的磁通密度。2)器身与箱底、吊板处采用防震垫,器身与油箱采用隔音板组装,降低器身产生的噪音向油箱传播。

  • 低损耗

    1)由于非晶合金带材的特性,空载损耗要比硅钢片铁芯的传统变压器低70-80%。2)采用四框五柱式铁心结构,空载电流比硅钢结构变压器低50%左右。

  • 低温升

    1)进行油流分布计算,采用合理油流分布结构,降低绕组热点温升和平均温升。2)采用小油隙、多油道。3)采用压板开槽结构,保证油路畅通,降低温升。

  • 高抗短路能力

    1)采用动态分析方法进行短路机械力解析计算。2)高压绕组导线采用压扁工艺自动绕制,增加导线硬度,加强绕组机械强度。3)绕组采用网格油道,提高抗短路能力。

应用场景
  • 柱上变压器
